Dobot Magician · Schnittstellen

Einleitung

Diese Seite beschreibt die wichtigsten Kommunikationsschnittstellen des Dobot Magician und ordnet sie für den Einsatz in AG ein.

Ziel ist nicht nur die Bedienung des Roboters, sondern auch das Verständnis, welche Verbindung sich für welchen Anwendungsfall eignet.

vorhandene Schnittstellen im Überblick

Dobot nennt in den aktuellen Spezifikationen als Kommunikation USB / Wi-Fi / Bluetooth und beschreibt außerdem 13 Interface-Ports für Erweiterungen und Second Development.
Im Interface-Dokument wird der Anschluss auf der Rückseite zusätzlich als I/O interface / UART interface beschrieben, der z. B. für Bluetooth, Wi-Fi usw. genutzt wird und das Dobot-Protokoll verwendet.

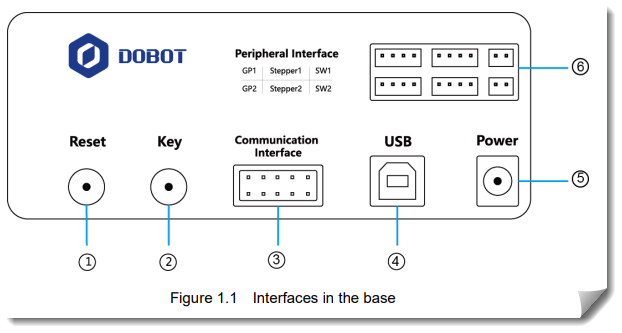

Dobot Magician – Schnittstellen hinten

Anschluss	Funktion
SW1	steuerbarer 12-V-Ausgang, z. B. Luftpumpe
SW2	steuerbarer 12-V-Ausgang
Stepper1	Schrittmotoranschluss, auch Extruder im 3D-Druck-Modus
Stepper2	weiterer Schrittmotoranschluss
GP1	allgemeiner Signalanschluss, z. B. Pumpe, Farbsensor, Infrarotsensor
GP2	allgemeiner frei nutzbarer Anschluss

Erweiterungsanschlüsse am Vorderarm

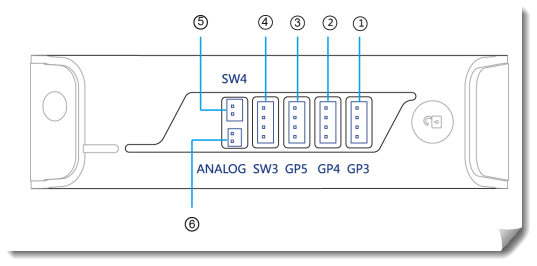

Dobot Magician – Schnittstellen Vorderarm

Am Arm selbst sitzen weitere Anschlüsse:

Anschluss	Funktion
GP3	Endeffektor, R-Achsen-Servo, allgemeiner Anschluss
GP4	Auto-Leveling / allgemeiner Anschluss
GP5	Signal für Lasergravur / allgemeiner Anschluss
SW3	Hot-End beim 3D-Druck, steuerbarer 12-V-Ausgang
SW4	Lüfter / Laser-Stromversorgung, steuerbarer 12-V-Ausgang
ANALOG	Thermistoranschluss beim 3D-Druck

Diese Anschlüsse sitzen laut Dobot-Interfacebeschreibung am Vorderarm und sind teilweise mehrfach belegt, je nachdem ob man z. B. Greifer, Laser oder 3D-Druck verwendet.

Serielle Schnittstelle

Die serielle Kommunikation ist eine robuste und einfach nachvollziehbare Basis. Kommandos werden als Datenpakete zwischen Rechner und Roboter ausgetauscht.

Sehr gut geeignet für erste Tests und Fehlersuche.
Direkte Verbindung mit klarer Struktur und wenig Störquellen.
Häufig die Grundlage für Steuerung per Python-Skripten.

Praxis: Für den Einstieg zuerst Bewegungsbefehle mit kleinen Wegen testen, dann Schritt für Schritt komplexere Abläufe aufbauen.

Bluetooth

Bluetooth eignet sich für kurze Distanzen und mobile Szenarien, bei denen kein Kabel im Weg sein soll.

Flexibler Aufbau auf engem Raum.
Schnelles Verbinden mit passenden Endgeräten.
Typisch für Demonstrationen und portable Aufbauten.

Im Unterricht sollte vorab klar sein, welches Gerät die Verbindung aufbaut und wie mit Verbindungsabbrüchen umgegangen wird.

WLAN

WLAN ist sinnvoll, wenn der Roboter in ein Netzwerk eingebunden werden soll, zum Beispiel für Fernsteuerung, Monitoring oder Datenaustausch.

Gute Reichweite innerhalb des Schulnetzwerks.
Möglichkeit zur Integration mehrerer Systeme.
Geeignet für Projekte mit Weboberflächen und IoT-Bezug.

Wichtig: Netzwerkregeln, Zugangsdaten und Sicherheitsaspekte sollten vorab mit der Schul-IT abgestimmt werden.

USB

USB ist in vielen Szenarien die schnellste und stabilste Verbindung zwischen Rechner und Dobot Magician.

Sehr stabil bei Dauerbetrieb und längeren Programmsitzungen.
Einfache Inbetriebnahme mit DobotStudio.
Ideal für Unterricht mit reproduzierbaren Ergebnissen.

Bei mehreren Arbeitsplätzen ist eine saubere Kabelführung sinnvoll, damit keine mechanischen Behinderungen entstehen.

Vergleich der Schnittstellen

Schnittstelle	Reichweite	Stabilität	Typischer Einsatz
Seriell	Kurz bis mittel (kabelgebunden)	Hoch	Debugging, Grundlagen, Python-Tests
Bluetooth	Kurz	Mittel	Mobile Vorführung, drahtlose Steuerung
WLAN	Mittel bis hoch	Mittel bis hoch (netzabhängig)	Netzwerkprojekte, Fernzugriff, IoT
USB	Kurz (kabelgebunden)	Sehr hoch	Unterrichtsbetrieb, DobotStudio, stabile Steuerung
